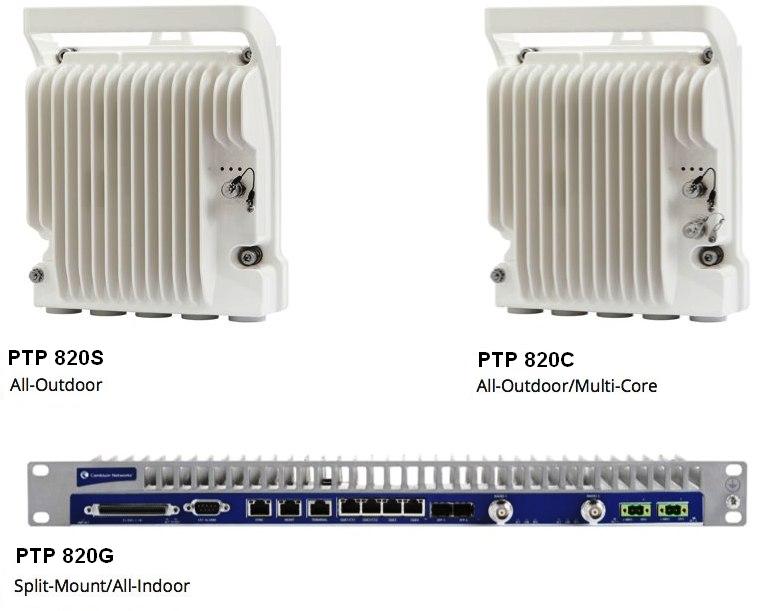

PTP 820 یک رادیو نقطه به نقطه مایکروویو
باظرفیت انتقال 500 مگ
ظرفیت رادیویی چند گیگابیت با کارایی طیفی بالا
بسته حمایت TDM
توان مصرفی : 32W
تحمل دما : 55+ تا 35c-
تعداد پورت شبکه 10010 : 2
تعداد پورت شبکه 100010010 : 1
پورت فیبرنوری : ندارد
تعداد پورت T1/E1 : –
باند فرکانسی : 6 گیگا هرتز تا 42 گیگا هرتز
سایز کانال : 28,56,30,40,50,60,80 مگاهرتز
مدولاسیون : QPSK to 2048 QAM w/ACM
ظرفیت : 605Mbps در لایه 2- 833Mbps در Multi-Layer
General Specifications
• Diameter (nominal): 1.0 m / 3 ft
• Polarization: Single
Electrical Specifications
• Beamwidth (horizontal): 2.0°
• Beamwidth (vertical): 2.0°
• Cross Polarization Discrimination (XPD): 30 dB
• Front-to-Back Ratio: 64 dB
• Gain, Low Band: 37.2 dBi
• Gain, Mid Band: 38.4 dBi
• Gain, Top Band: 39.0 dBi
• Operating Frequency Band: 10.125 – 11.700 GHz
• Radiation Pattern Envelope Reference (RPE): 7164 | 7166
• Return Loss: 17.7 dB
• VSWR
Mechanical Specifications
• Fine Azimuth Adjustment: ±15°
• Fine Elevation Adjustment: ±15°
• Mounting Pipe Diameter: 115 mm | 4.5 in
• Net Weight: 24 kg | 53 lbs
• Wind Velocity Operational: 200 km/h | 124 mph
• Wind Velocity Survival Rating: 250 km/h | 155 mph
Wind Forces at Wind Velocity Survival Rating
• Angle a for MT Max: 0°
• Axial Force (FA): 2979 N | 670 lbf
• Side Force (FS): 936 N | 210 ibf
• Twisting Moment (MT): 1184 N•m
• Weight with 1/2 in (12 mm) Radial Ice: 46 kg | 101 lb
• Zcg with 1/2 in (12 mm) Radial Ice: 220 mm | 9 in
• Zcg without Ice: 324 mm | 13 in
